利用MSC Cradle進行包含翼端渦流區域的螺旋槳?dú)庋ǖ念A(yù)測

發表時間：2021-07-06 18:07:06 作者：思瑞瑕疵檢測 來源：www.1088fc.com 瀏覽：

氣穴現象的仿真

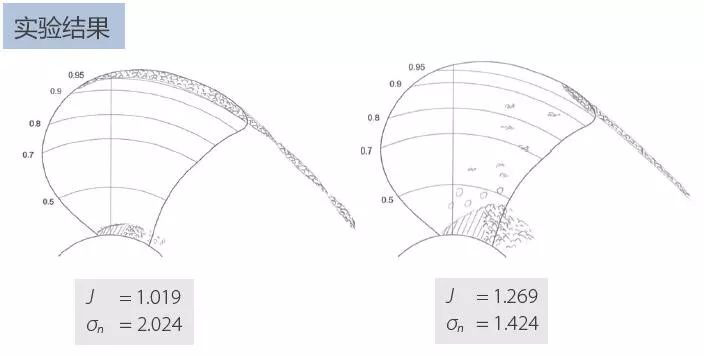

流體機械里氣穴現象是導致性能降低，振動，腐蝕的重要原因。因此，利用CFD仿真來預測氣穴的發生范圍對流體機械的設計開發很重要。本研究中，利用CFD仿真對船舶的螺旋槳周?chē)臍庋ǎ绕涫且矶瞬繙u流的再現進行了預測，并進行了仿真結果與實驗的比較[1]。

[1] Fujiyama, K. et al, smp'11 Workshop on Cavitation and Propeller Performance, 2011

氣穴發生范圍的預測

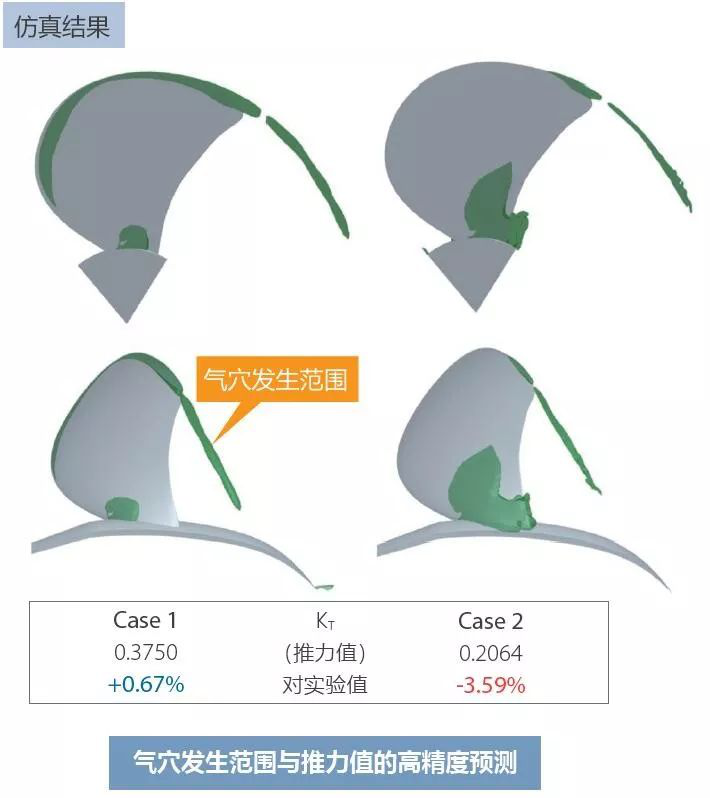

利用MSC Cradle進行包含翼端渦流區域的螺旋槳?dú)庋ǖ念A(yù)測(圖1)

利用MSC Cradle進行包含翼端渦流區域的螺旋槳?dú)庋ǖ念A(yù)測(圖2)

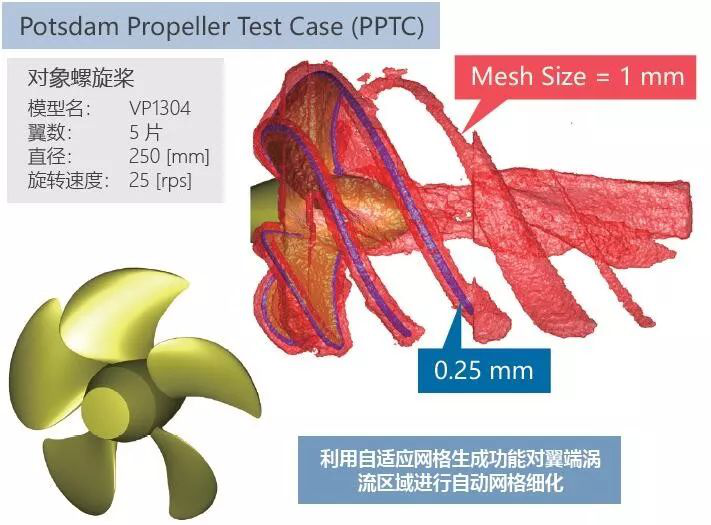

自適應網格生成

利用MSC Cradle進行包含翼端渦流區域的螺旋槳?dú)庋ǖ念A(yù)測(圖3)

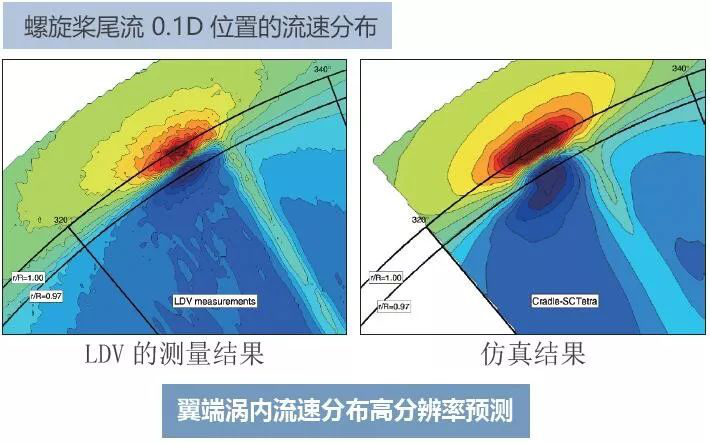

翼端渦流區域的表現

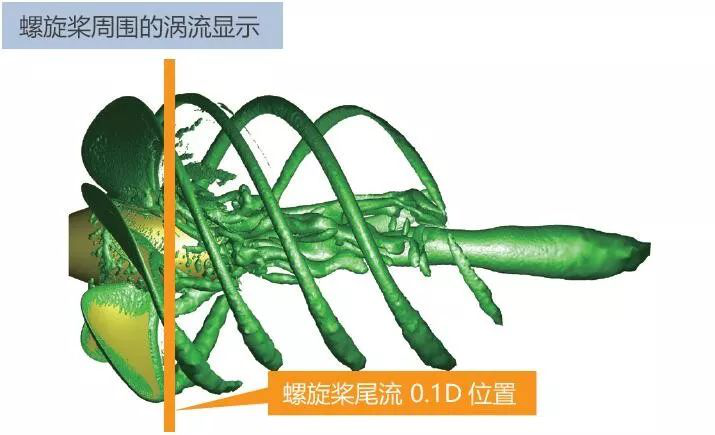

利用MSC Cradle進行包含翼端渦流區域的螺旋槳?dú)庋ǖ念A(yù)測(圖4)

利用MSC Cradle進行包含翼端渦流區域的螺旋槳?dú)庋ǖ念A(yù)測(圖5)

小結

通過利用MSC Cradle進行了船用螺旋槳周?chē)臍庋òl(fā)生以及由此引起的推力變化的高精度預測。另外，利用自適應網格劃分功能，再現了翼端渦流氣穴的局部現象。
