高精度CROMA PLUS三坐標，能滿足人工股骨球頭測量需求

發表時間：2022-03-04 10:03:40 作者：三坐標來源：www.1088fc.com 瀏覽：

髖關節是人體中最大的關節，從生物力學的角度來看，其能夠幫助人類進行奔跑、行走等運動及承擔人體上半身重量，其重要性不言而喻。股骨頭是髖關節的重要組成部分，有些人會換上股骨頭壞死等疾病，依據實際情況通過手術置換人工股骨球頭。

作為關系到健康的部件，對人工股骨頭球的有著非常高的精度、質量要求。主要著重對股骨球頭的尺寸，球頭直徑和球度進行測量。因為需要保證裝配后的尺寸精度及球頭與錐柄的配合狀態，所以需要對錐孔進行檢測。

高精度CROMA PLUS三坐標，能滿足人工股骨球頭測量需求(圖1)

CROMA PLUS 686 是一款具備高精度、高重復性、高穩定性的三坐標測量機，搭配全自動測座及掃描測頭可以勝任股骨頭球測量任務。軟件上則選用Rationa lDMIS軟件，算法經過PTB權威認證，能夠測量出精確可靠的數據結果，完成測量任務。

股骨球頭測量

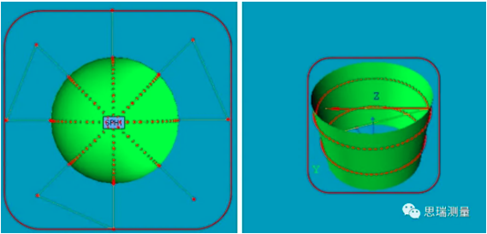

掃描測頭具有更高的精度，可以更詳盡的展現工件表面形狀。所以測量時使用連續掃描的方式對股骨球頭進行測量，不僅可以兼顧觸發測量，同時還可以在工件表面實現連續高密度掃描替代測點，將連續性貼面掃描的點數，通過軟件的最佳擬合功能擬合為球后進行球度、直徑評價。另外，以球上的加工平面為基準，掃描圓錐截圓，根據兩層圓擬合的圓錐計算錐角，完成錐孔測量

高精度CROMA PLUS三坐標，能滿足人工股骨球頭測量需求(圖2)

完成測量后可輸出多種格式報告，比如HTML、Excel、PDF等，同時可以設定以下項目：設定公差帶、最大最小誤差顯示、色差顯示偏差狀態、誤差索引功能、測點分布統計顯示，獲得豐富的檢測報告和分析結果。

CROMA PLUS具備，成熟可靠的機器設計、標配廣為認可的海克斯康掃描側頭，是一款兼顧了高測量效率與精度的三坐標儀器，配合測量軟件中多種測量模塊，可幫助企業客戶高效完成日益增長的各類檢測需求。
